Zubehörliste

zu AQUA’TERNE 70 / 112 / 122 / 204

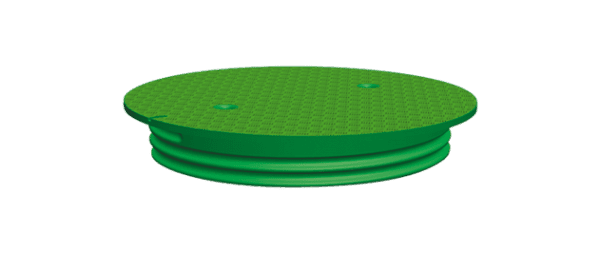

• Kunststoff HDPE
• Schraubdeckel mit Riffelblechmuster, grün
• belastbar bis 150 kg
• nach DIN 1989-3
• Ø: 756 mm
• komplett mit Dichtung

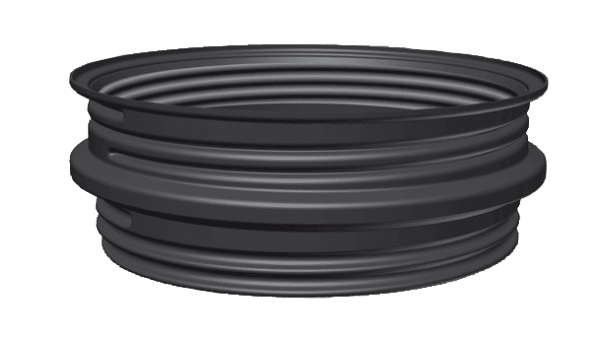

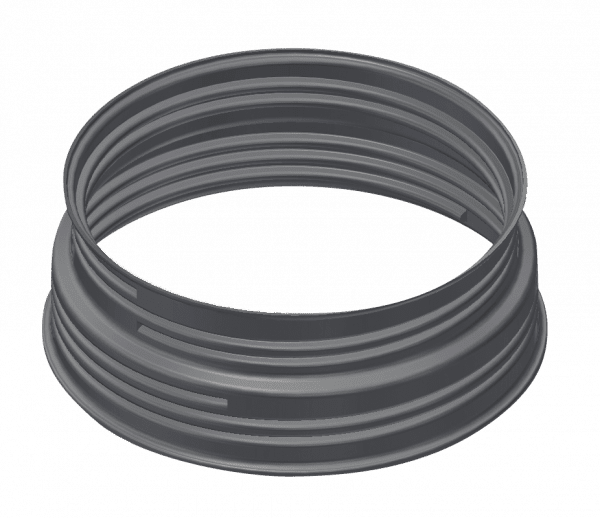

zu AQUA’TERNE 112 / 122 / 204

• zum direkten Aufschrauben auf den Tankbehälter
• Höhe: 250 mm
  Ø min: 626 mm, max: 725 mm
• komplett mit Dichtung

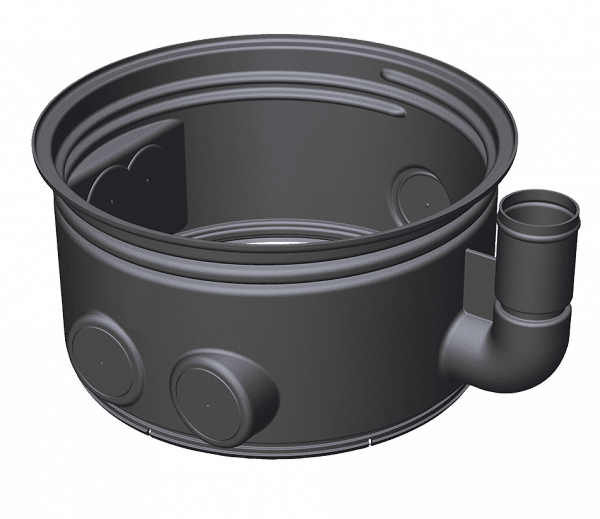

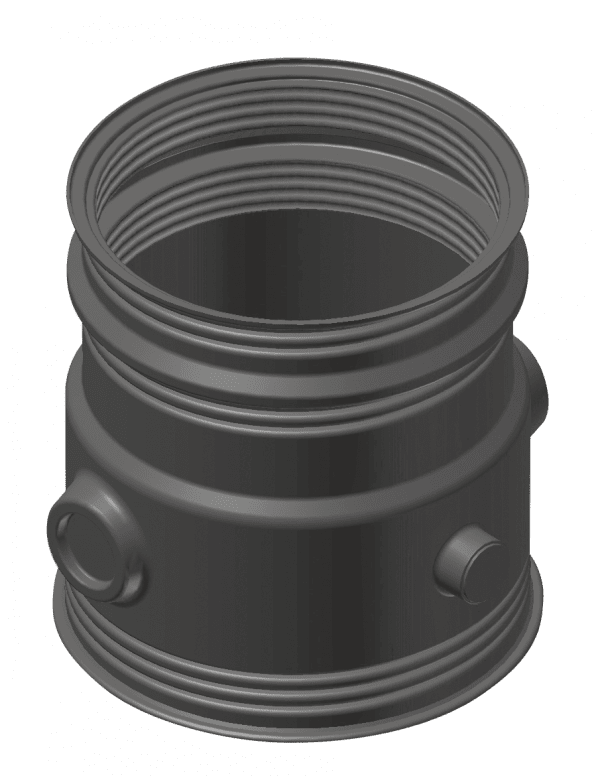

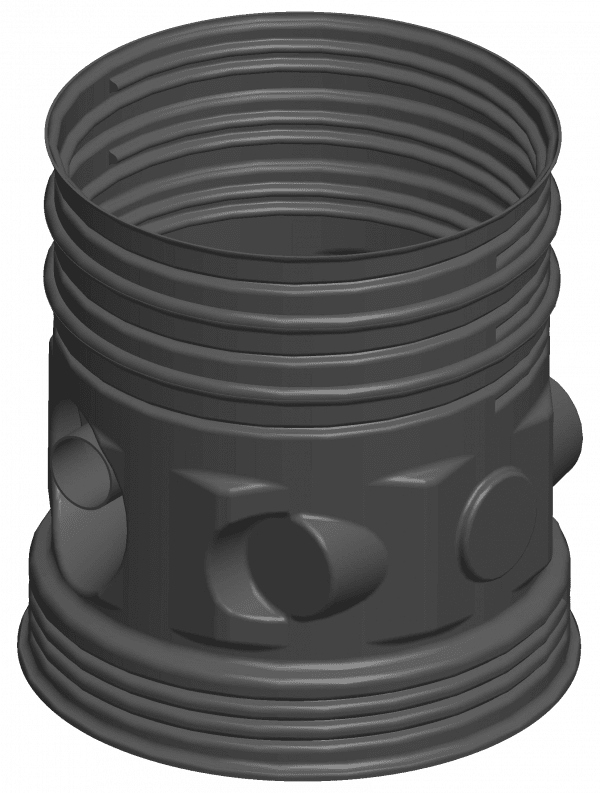

zu AQUA’TERNE 70

• mit 4 Anschlussmöglichkeiten
• DN 100 (plane Flächen)
• mit angeformter Entnahmedurchführung DN 100
• Höhe: 350 mm, Ø min: 600 mm,
  max: 720 mm
  zzgl. Entnahmedurchführung DN 100
• komplett mit Dichtung

Filterdom zu AQUA’TERNE 112 / 122 / 204

• mit 2 angeformten Filteranschlüssen DN 100 sowie 4 weiteren Anschlussflächen DN 100
• inkl. angeformter Filteraufnahmen
• Höhe: 810 mm (um 112 mm bzw. 224 mm kürzbar) Ø min: 682 mm, max: 744 mm
• komplett mit Dichtung

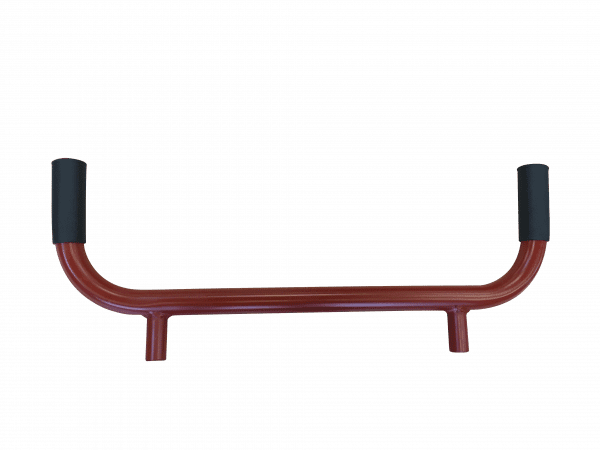

für Deckel zu Domschacht

• Aluminium
• zum leichteren Öffnen und Schließen der Domschachtabdeckung

zu AQUA’TERNE 112 / 122 / 204

• festgelegtes Erhöhungsmaß: 150 mm
• Ø min: 626 mm, max: 728 mm
• max. zugelassene Erhöhung je Behälter 300 mm
• komplett mit Dichtung

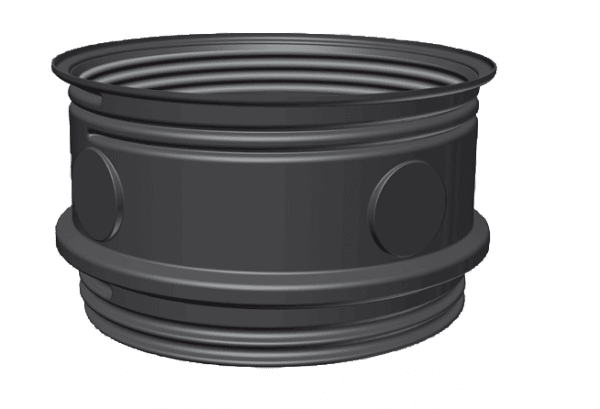

zu AQUA’TERNE 70 / 112 / 122 / 204

• festgelegtes Erhöhungsmaß: 300 mm
• Ø min: 626 mm, max: 728 mm
• max. zugelassene Erhöhung je Behälter 300 mm
• mit 4 Anschlussmöglichkeiten
• DN 100 (plane Flächen)
• komplett mit Dichtung

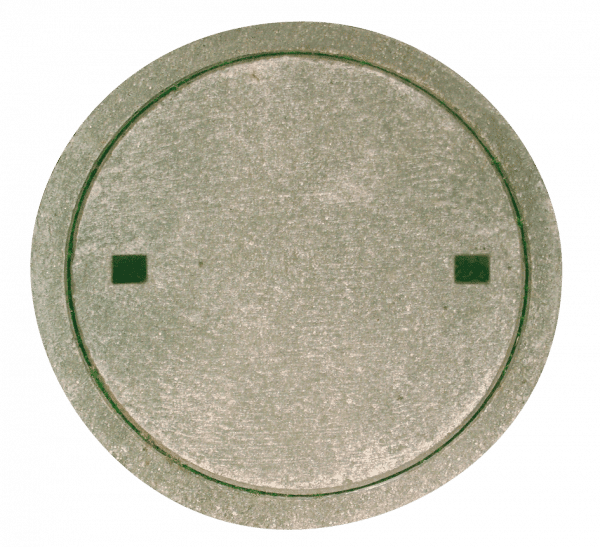

• mit Rahmen zur Überdeckung des Domschachts
• belastbar bis 5 t (Radlast)
• Deckel: Höhe: 65 mm Ø außen: 850 mm, Gewicht: 85 kg
• Rahmen: Höhe: 120 mm, Ø innen 800 mm, Ø außen 1.150 mm
  Gewicht: 240 kg

ohne Zulaufverrohrung

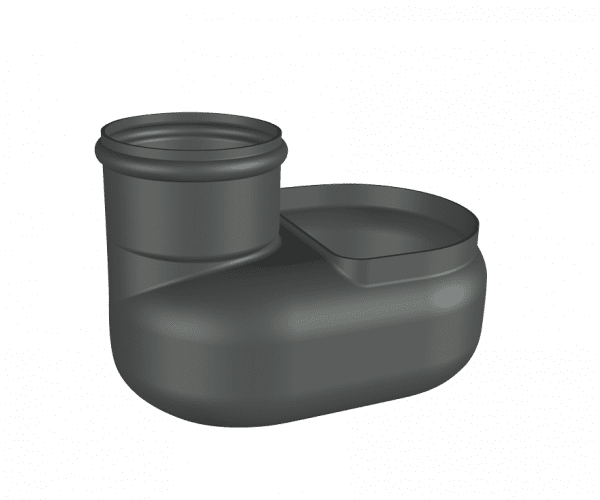

• sorgt für einen beruhigten Zulauf des einfließenden Regenwassers und verhindert somit das Aufwirbeln der Sedimentschicht
• DN 100

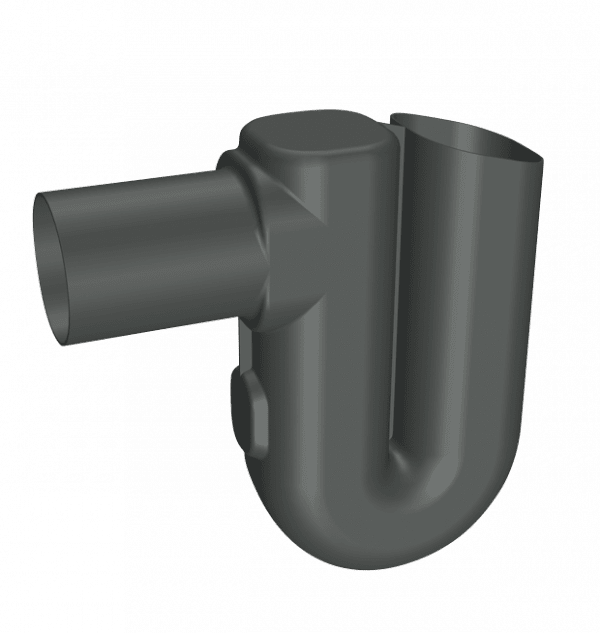

• abgeschrägter Siphon (Überlauf) zum Abführen der Schwimmschicht aus dem Behälter
• Kleintierschutz gegen das Eindringen von Nagetieren in den Behälter
• DN 100

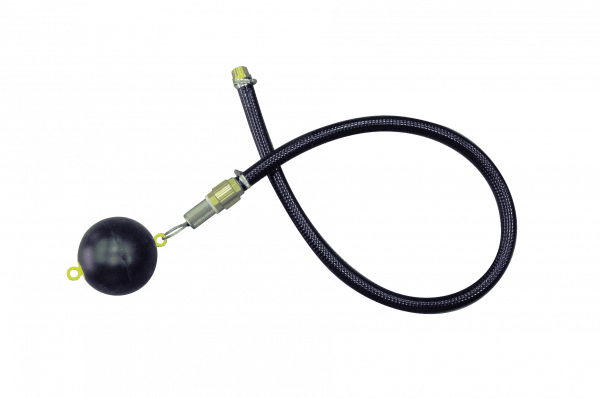

• Saugschlauch 1”
• je nach Behälterserie 1,2 m oder 2 m lang
  AQUA’TERNE 204: in verstärkter Ausführung
• Schwimmerkugel
• Grobfilter (Maschenweite 1,2 mm)
• Rückschlagventil

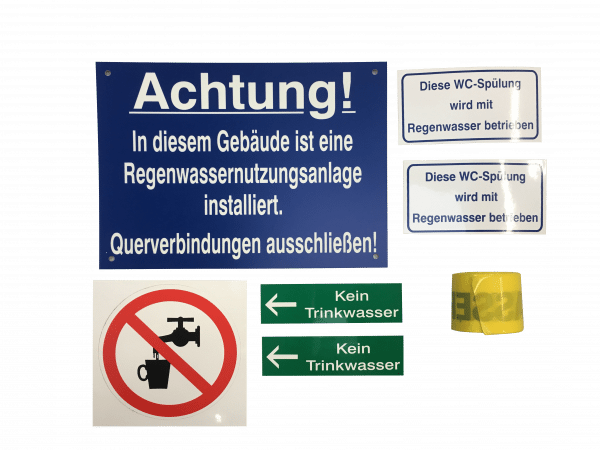

• Hinweisschild: „Achtung, in diesem Gebäude…“
• Aufkleber: „Kein Trinkwasser“ als Symbol
• Aufkleber: „Diese WC-Spülung wird mit Regenwasser betrieben“
• Aufkleber für Überputzleitungen
• 10 m Trassenband

„Betriebswasserleitungen sind nach der Trinkwasserverordnung und DIN 2403 eindeutig und dauerhaft zu kennzeichnen.“ (ergänzend der DIN 1989-1)

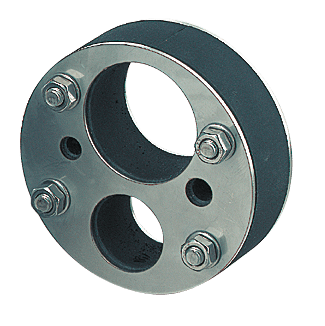

• Durchführungsstellen: 1×Ø 32 mm, 1×Ø 16 mm, 2×Kabeldurchführung
• nicht benötigte Durchführungen können durch mitgelieferte Gummistopfen verschlossen werden
• verhindert Kälte- und Feuchtigkeitsbrücken durch Quetschdichtung (für drückendes Wasser nicht geeignet)

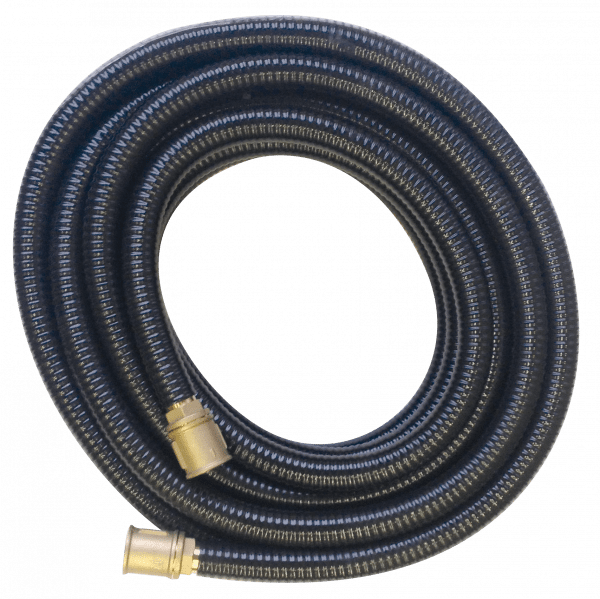

• 15 m Saug- und Druckschlauch 1″
• Weich-PVC-Schlauch mit innenliegender Hart-PVC-Spirale, innen und außen glatt
• inkl. Anschluss von 2×Schlauchtülle auf 1″ AG sowie 2x Doppelmuffe 1″ IG (MS)

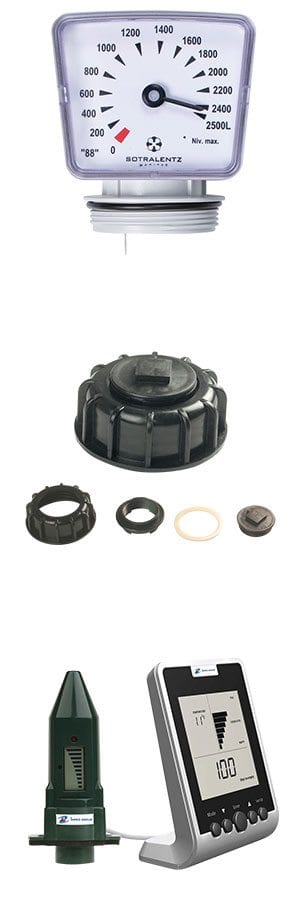

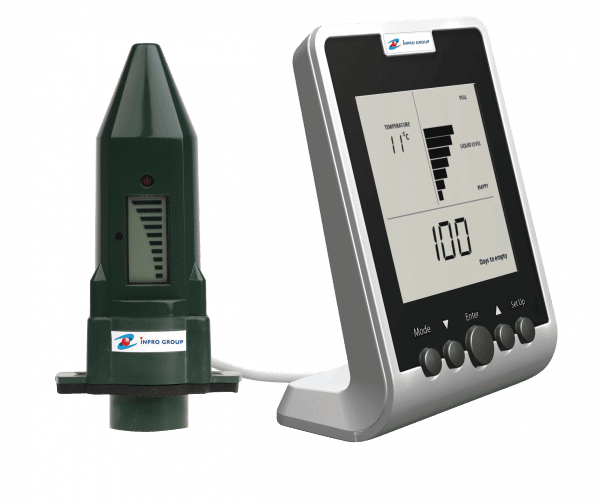

• Ultraschalltechnik
• Messentfernung bis zu 150 Metern
• Inhaltsanzeige in 10 Teilcodierungen (Messung in 10 % Schritten) sowie Liter- und Prozent-Angabe
• mit optischer und akustischer Signalgebung bei Tankinhalt weniger als 5 %
• Sender für die Installation im Übergang von Behälter zu Domschacht (nicht für AQUA’TERNE 70 geeignet)
• steckdosentaugliches Empfangsgerät
• für Regenwasser- und Abwasserbehälter

zum Einbau ins Fallrohr
Laub und Schmutz werden über sog. Kaskaden sowie einen darunter liegenden Feinfilter nach vorne über die Leitfläche abgeführt. Das gereinigte Wasser fließt in die Zisterne.

• bis 70 m²
• Dachfläche
• Maschenweite: 0,70 mm
• Anschlüsse: alle DN 100

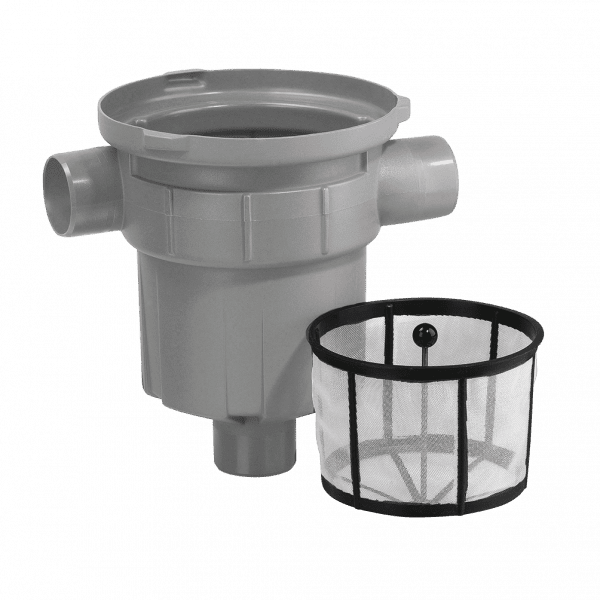

zum Einbau in den Domschacht FT und Typ 3
Laub und Schmutz fließen über den Zulaufstutzen in den Filterkorb und werden dort zurückgehalten (Reinigung nach Bedarf). Das gereinigte Wasser fließt in die Zisterne. Für die Reinigung des Filtersiebes kann der Korb von der Aufhängevorrichtung genommen werden.

• bis 200 m²
• Dachfläche
• Maschenweite: 1,00 mm
• Anschluss: DN 100
• nicht nachrüstbar

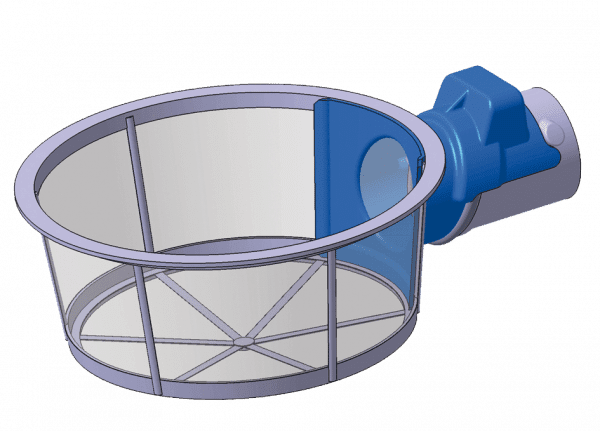

zum Einbau in den Domschacht quick-easy
Laub und Schmutz fließen über den Zulaufstutzen in den Filterkorb und werden dort zurückgehalten (Reinigung nach Bedarf). Das gereinigte Wasser fließt in die Zisterne. Für die Reinigung des Filtersiebes kann der Korb aus dem Gehäuse entnommen werden.

• bis 200 m² Dachfläche
• Maschenweite: 1,00 mm
• Anschlüsse: alle DN 100
• nicht nachrüstbar

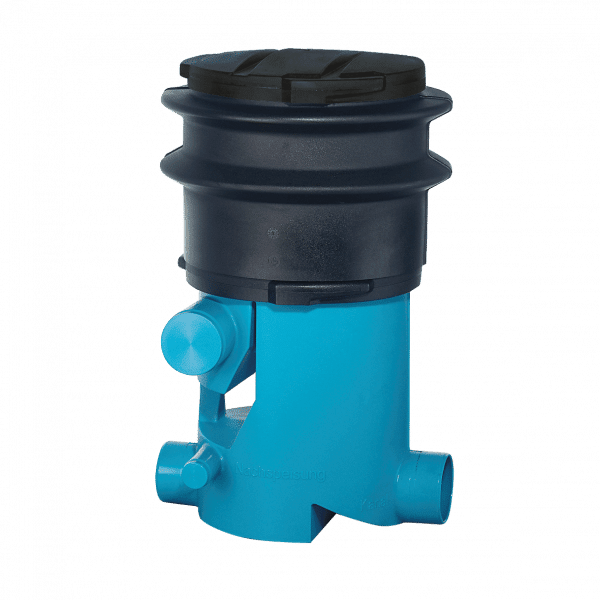

zum Einbau in den Domschacht quick-easy
Laub und Schmutz fließen durch die Filterpatrone und werden aufgrund des Spezialgewebes durch nachfließendes Regenwasser in die Kanalisation gespült. Das gereinigte Wasser fließt in die Zisterne. Durch die Verwendung des Rückspül-Sets kann das Filtersieb bequem von einer beliebigen Zapfstelle aus sauber gespült werden, bzw. zur Reinigung entnommen werden.

• bis 200 m²
• Dachfläche
• Maschenweite: 0,70 mm
• Anschlüsse: alle DN 100
• 10 m PE-Schlauch, Rückspüldüse
• nicht nachrüstbar

(für die Behälterserie AT 204. Bei AT 112/122 muss die Zisterne mit einer Domverlängerung 300 tiefer gesetzt werden.)

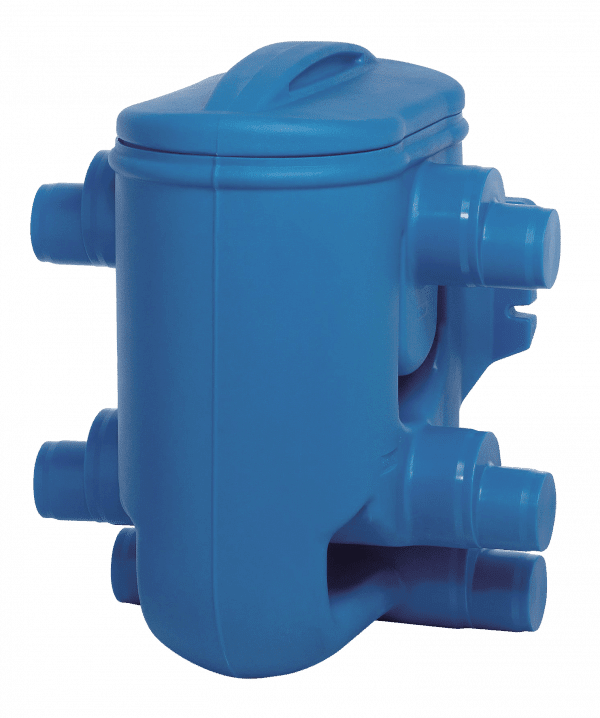

zum Einbau ins Erdreich

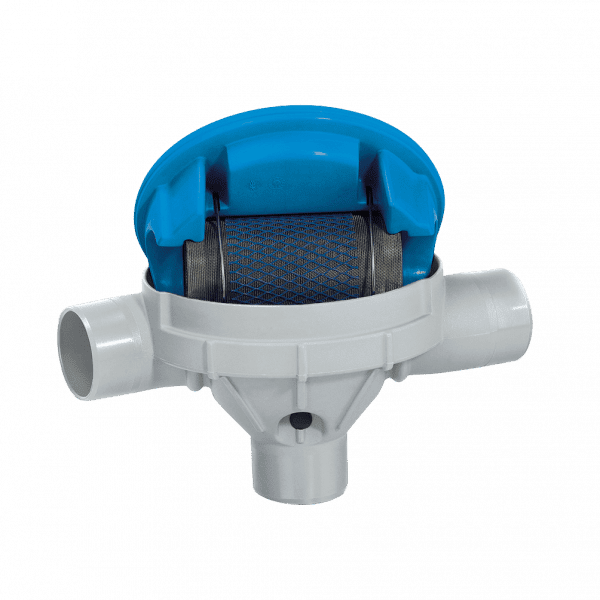

Laub und Schmutz werden über sog. Kaskaden sowie einen darunter liegenden Feinfilter durch nachfließendes Regenwasser in die Kanalisation gespült. Das gereinigte Wasser fließt in die Zisterne. Für die Reinigung des Filtersiebes kann der komplette Einsatz aus dem Gehäuse entnommen werden.

• bis 380 m²
• Dachfläche
• Maschenweite: 0,65 mm
• Anschlüsse: alle DN 100
  (Ablauf zum Kanal DN 125)

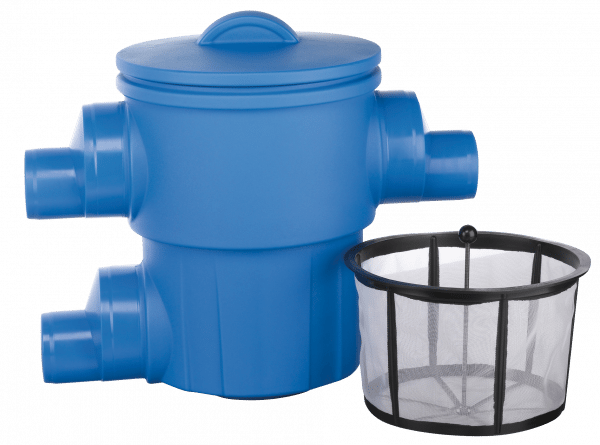

Laub und Schmutz fließen über den Zulaufstutzen in den Filterkorb und werden dort zurückgehalten (Reinigung nach Bedarf). Das gereinigte Wasser fließt in die Zisterne.

• zum unterirdischen Einbau
• komplett anschlussfertig montiert
• Anschlussfläche: bis 627 m²
• Dachfläche
• Maschenweite: 1,00 mm
• Anschlüsse: Zulauf: 2×DN 150,
  Ablauf Zisterne: 1×DN 150
• Maße Filterschacht (Ø×H): 1.160×1.470 mm
• Maße Reinigungsöffnung (Ø): 626 mm
• Schachtabdeckung: Schraubdeckel aus HDPE, grün, Riffelblechmuster
• Belastung: begehbar

Laub und Schmutz werden über sog. Kaskaden sowie einen darunter liegenden Feinfilter durch nach fließendes Regenwasser in die Kanalisation gespült. Das gereinigte Wasser fließt in die Zisterne.

• zum unterirdischen Einbau
• komplett anschlussfertig montiert
• Anschlussfläche: bis 1.254 m² Dachlfäche
• Maschenweite: 0,65 mm
• Anschlüsse: Zulauf: 2×DN 150,
  Ablauf Zisterne: 1×DN 150,
  Ablauf Kanal: 1×DN 200
• Maße Filterschacht (Ø × H): 1.160 × 1.470 mm
• Maße Reinigungsöffnung (Ø): 626 mm
• Schachtabdeckung: Schraubdeckel aus HDPE, grün, Riffelblechmuster
• Belastung: begehbar

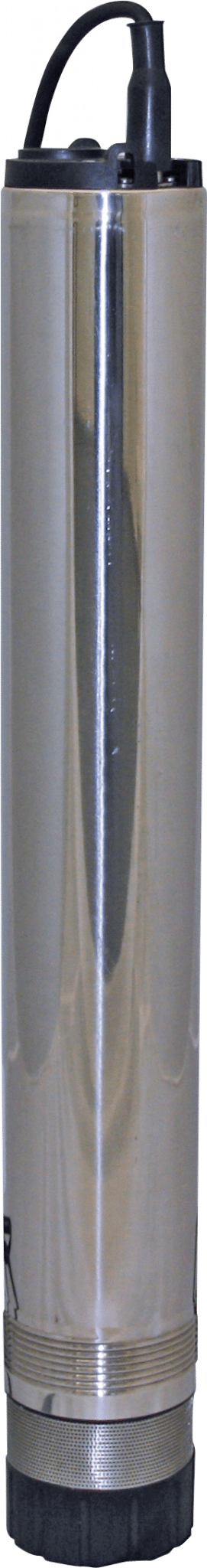

• Tauchpumpe mit integrierter Systemsteuerung (automatische Ein- und Abschaltung)
• Trockenlaufschutz
• integriertes Rückschlagventil
• korrosionsbeständig
• inkl. schwimmender Entnahmeleitung
• Schutzfilter aus rostfreiem Edelstahl

• Maße Ø 98×H 690 mm
• Gewicht 10 kg
• Druckleitung 1″ AG
• max. Fördermenge 5,4 m³/h
• max. Anlagendruck 3,6 bar
• max. Förderhöhe 20 m
• max. Eintauchtiefe 10 m
• Schutzart IP 68
• Nennleistung 800 W
• Netzspannung 230 V/50Hz
• Kabellänge 15 m
• (kein Erdkabel)

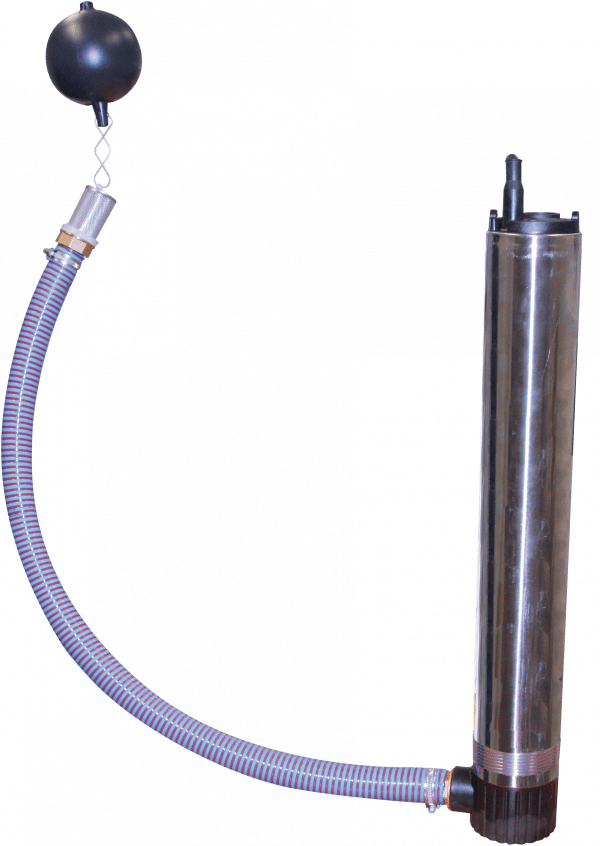

• Tauchpumpe mit integrierter Systemsteuerung (automatische Ein- und Abschaltung)
• Trockenlaufschutz
• integriertes Rückschlagventil
• korrosionsbeständig
• inkl. schwimmender Entnahmeleitung
• mit Schwimmerkugel, Grobfilter und Rückschlagventil (Schlauchlänge: 2 m)

• Maße Ø 98×H 690 mm
• Gewicht 10 kg
• Druckleitung 1″ AG
• max. Fördermenge 5,4 m³/h
• max. Anlagendruck 3,6 bar
• max. Förderhöhe 20 m
• max. Eintauchtiefe 10 m
• Schutzart IP 68
• Nennleistung 800 W
• Netzspannung 230 V/50Hz
• Kabellänge 15 m
• (kein Erdkabel)

• Pumpentechnik inkl. Systemsteuerung mit automatischer Trinkwassernachspeisung
• mehrstufige, selbstansaugende Kreiselpumpe
• Trockenlaufschutz
• Nachspeisebehälter
• Wandbefestigung

• Maße H 755 x B 520 × T 240 mm
• Gewicht 15 kg
• Druckleitung 1″ AG
  Saugleitung 1″ IG
• Trinkwasseranschluss 3⁄4″ AG
• Notüberlauf DN 70 Stutzen
• max. Fördermenge 4,2 m³/h
• max. Anlagendruck bis 10 bar
• max. Förderhöhe 15 m
• max. Anlagenhöhe 8 m
• Schutzart IP 42
• Nennleistung 550 W
• Netzspannung 230 V/50Hz
• Kabellänge 20 m
• (kein Erdkabel)

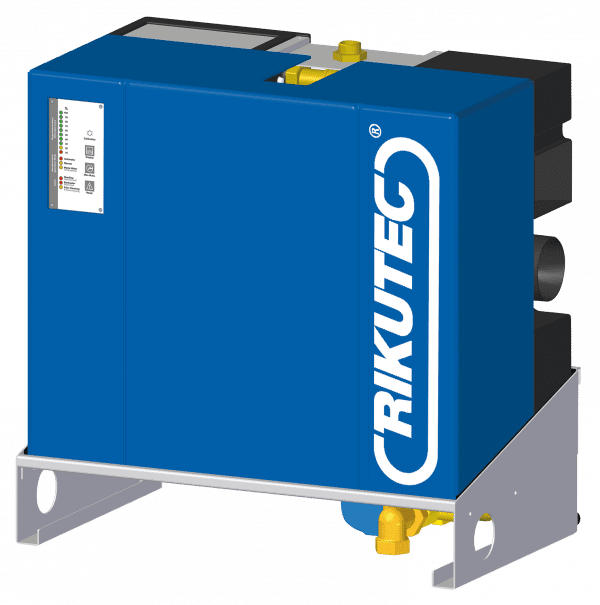

• Pumpentechnik inkl. Systemsteuerung mit automatischer Trinkwassernachspeisung
• mehrstufige, selbstansaugende Kreiselpumpe
• Trockenlaufschutz
• Nachspeisebehälter
• Abdeckhaube
• Füllstandanzeige mit Bedienfeld
• Wandbefestigung

• Maße H 555 × B 550 × T 335 mm
• Gewicht 25 kg
• Druckleitung 1″ AG
  Saugleitung 1″ IG
• Trinkwasseranschluss 3⁄4″ AG
• Notüberlauf DN 70 Stutzen
• max. Fördermenge 4,2 m³/h
• max. Anlagendruck bis 10 bar
• max. Förderhöhe 15 m
• max. Anlagenhöhe 8 m
• Schutzart IP 42
• Nennleistung 550 W
• Netzspannung 230 V/50Hz
• Kabellänge 20 m
• (kein Erdkabel)

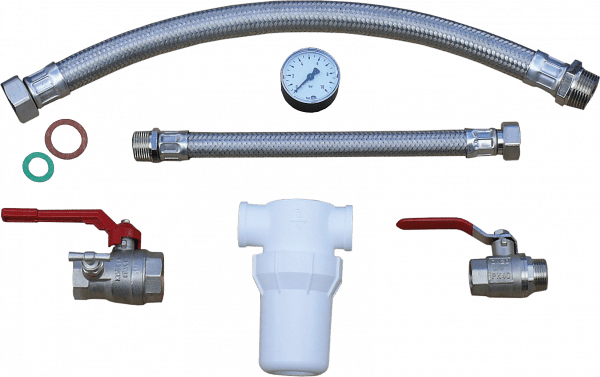

zu Aqua System und Aqua System Pro

• für einen professionellen Anschluss der o. g. Pumpentechniken
• bestehend aus: Panzerschlauch und Absperrhahn 1″ inkl. Manometer für Druckleitung, Panzerschlauch und Absperrhahn 3⁄4″ für Trinkwasseranschluss sowie Trinkwasserfilter

zur Nachrüstung

• hausinterne elektrische Trinkwassernachspeisung
• bestehend aus: Halterung aus Edelstahl, elektrisches Magnetventil, Zulauftrichter aus Kunststoff, Schwimmerschalter mit 20 m Kabel und Zwischenstecker

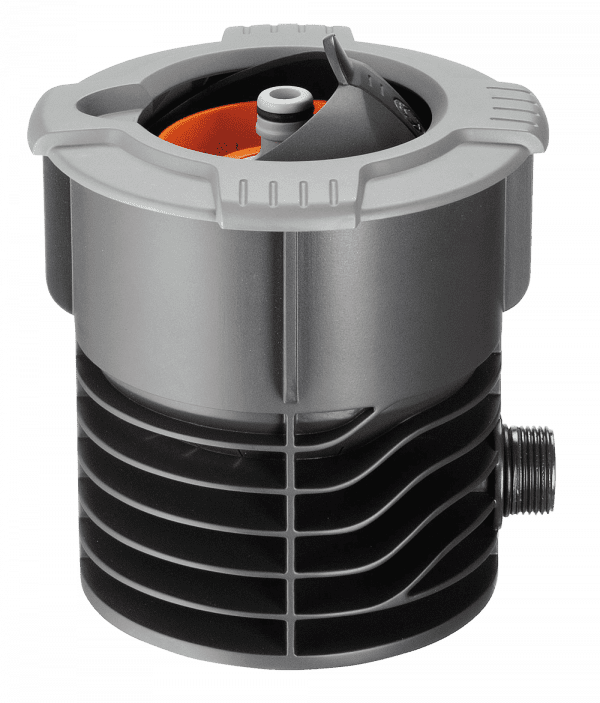

• unterirdisch einbaubare Wasserentnahme (Gardena)
• Wasseranschluss mit automatischem Stoppventil
• versenkbarer Kugeldeckel
• entnehmbares Sieb – einfache Reinigung
• inkl. 15 m Entnahmeschlauch 1″ (Verbindung zwischen Pumpe und Box / zum Verlegen in passendes Leerrohr)

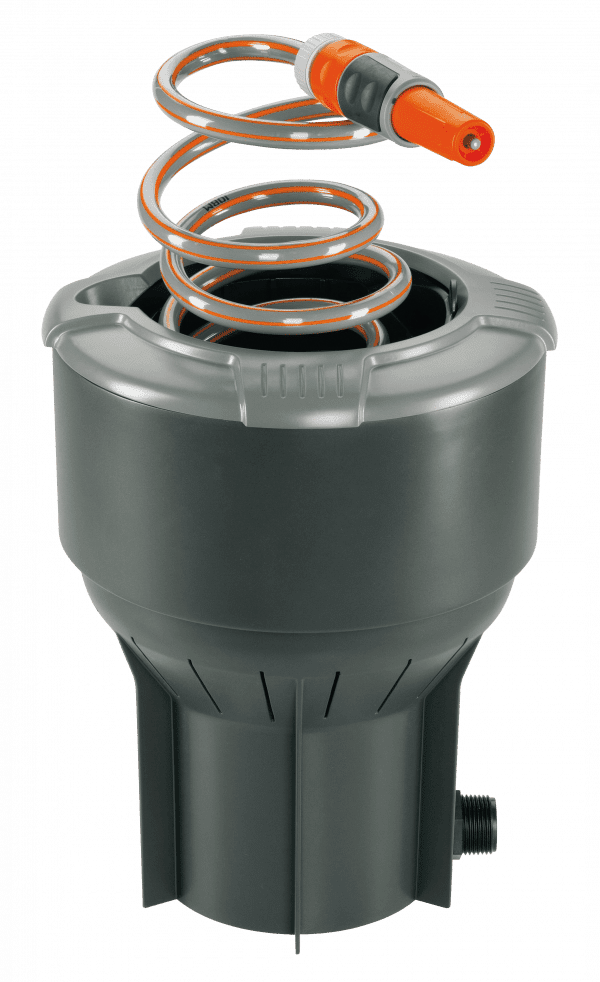

• unterirdisch einbaubare Wasserentnahme (Gardena)
• inkl. 10 m Spiralschlauch und Wasserspritze
• automatischer Wasserstop zum komfortablen Wechsel von Anschlussgeräten
• versenkbarer Kugeldeckel
• inkl. 15 m Entnahmeschlauch 1″
  (Verbindung zwischen Pumpe und Box / zum Verlegen in passendes Leerrohr)

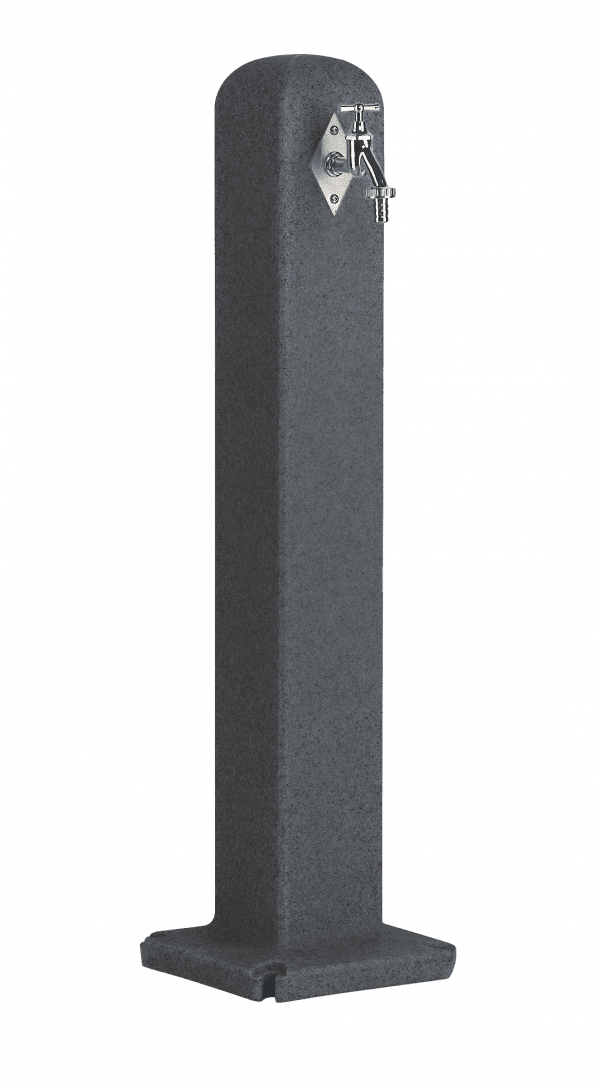

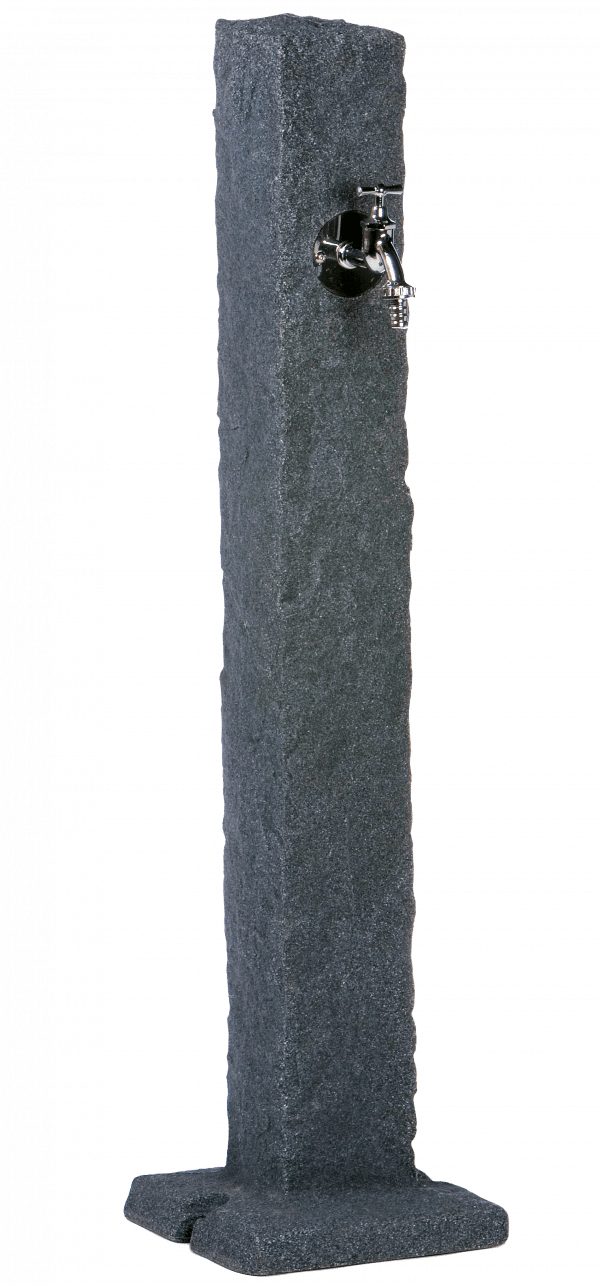

• Zapfstelle aus Kunststoff (HDPE)
• Maße H 900 × B 120 × T 120 mm
• in den Farben granit (hell) und granit black (dunkel)
• 1⁄2″- Wasserhahn, Chrom
• Einspeisung über rückseitiges Anschlussstück für handelsübliche Schlauchstecksysteme
• Bodenplatte (240×240 mm) mit 4 Bohrungen zur Montage auf festem Grund

• Zapfstelle aus Kunststoff (HDPE)
• Maße H 980 × B 120 × T 120 mm
• in den Farben granit (hell) und granit black (dunkel)
• 1⁄2″- Wasserhahn, Chrom
• Einspeisung über rückseitiges Anschlussstück für handelsübliche Schlauchstecksysteme
• Bodenplatte (240×240 mm) mit 4 Bohrungen zur Montage auf festem Grund

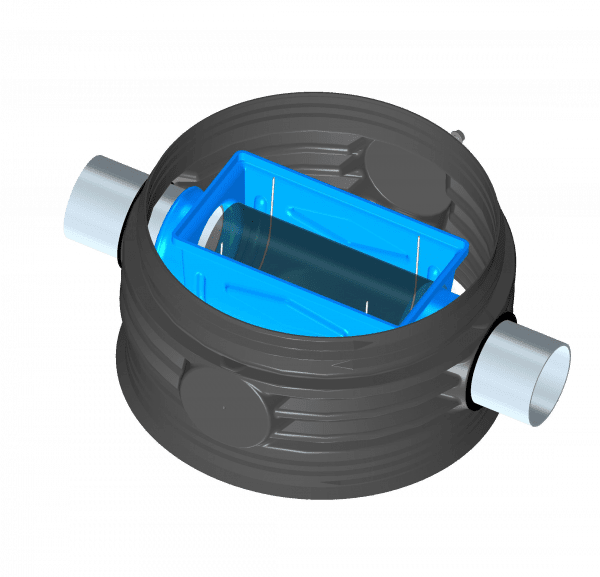

Domaufsatz für Mannloch 400 mm mit integriertem Durchlauffilter

• Für Behälterserie AquaVario
• Bis 200 m² Dachfläche
• Maschenweite: 1,00 mm
• Anschlüsse DN 100

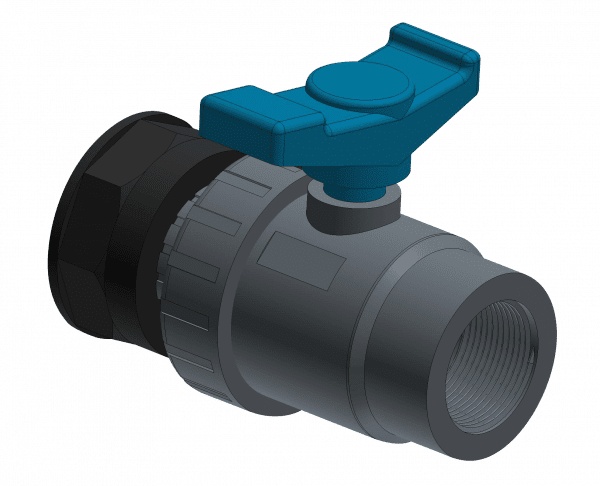

• Für Behälterserie AquaVario
• Bodenauslauf bei Einzelaufstellung
• Auslaufseite 1 ½“ IG

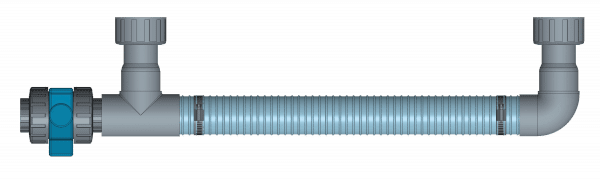

• Für Behälterserie AquaVario
• Verrohrungsbausatz für die Verbindung von zwei oder den ersten beiden Behältern
• inkl. Auslaufhahn 2“

• für POLY IBC UC/UC-S 1000
• für UC-Fass
• ausrüstbar mit Faltenbalg für nahezu restlose Entleerung
• Codier-System

• für POLY IBC CD 1000
• für CD-Fass
• für leicht brennbare Chemikalien
• ausrüstbar mit Faltenbalg für nahezu restlose Entleerung
• Codier-System

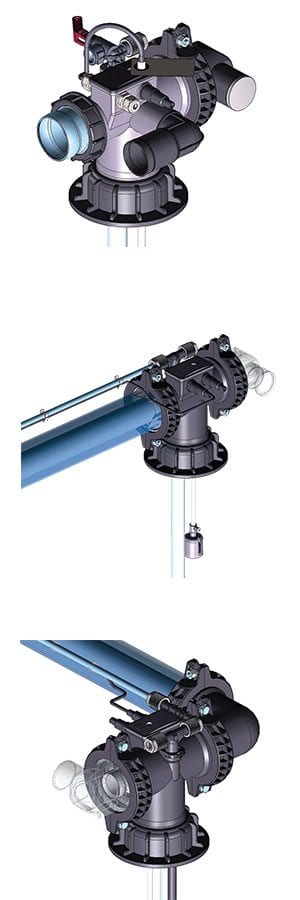

• für POLY IBC UC/UC-S 1000
• für UC-Fass
• Befüllung und Entnahme mit gleichzeitiger Be- und Entlüftung des Behälters

• für POLY IBC CD 1000
• für CD-Fass
• Befüllung und Entnahme mit gleichzeitiger Be- und Entlüftung des Behälters

• DIBt- zugelassen DIBt Z-65.40-191
• geeignet für hochagressive Medien

• zum sicheren Öffnen und Schließen von Tauchrohren und Schraubstopfen

• geschlossen
• mit Belüftungsvlies

• geschlossen
• mit Belüftungsvlies
